Technische Funktionsweise des PEGA-Verfahrens

1. Anaerobe Stufe (Bestandsanlage)
In der anaeroben Vergärung werden organische Substrate (Gülle, NaWaRo, Bioabfall, kommunales Abwasser) unter Sauerstoffausschluss zu Biogas (hauptsächlich Methan und CO₂) und ausgefaultem Schlamm umgesetzt. Der ausgefaulte Schlamm enthält neben festen organischen Partikeln hohe Konzentrationen an gelöstem Ammoniumstickstoff (NH₄⁺-N), der die weitere Ausfaulung hemmt und die bodenbezogene Verwertung limitiert.
2. PEGA-Biologie (nachgeschaltete aerobe Stufe)
Der ausgefaulte Schlamm wird in die PEGA-Biologie überführt, wo unter strikt limitierten aeroben Bedingungen folgende Prozesse ablaufen:
a) Stickstoffabbau (N-Senke):
• Gelöster Ammoniumstickstoff wird durch simultane Stickstoffelimination über Nitrifikation (NH₄⁺ → NO₂⁻ → NO₃⁻) und anschließende Denitrifikation (NO₃⁻ → N₂) in elementaren Stickstoff (N₂) und Wasser umgewandelt. • Dieser elementare Stickstoff entweicht gasförmig in die Atmosphäre – die Stickstoffbelastung des Schlamms sinkt dadurch deutlich.
b) Belebtschlammbildung:
• Aus den im Wasser gelösten Kohlenstoffverbindungen bildet sich zusätzlich neuer Belebtschlamm.
• Der Schlamm wird durch die Mikroorganismen um- und abgebaut, jedoch nicht vollständig zu CO₂ mineralisiert, sondern stabilisiert.
c) Phosphorbindung:
• Phosphor wird durch Adsorption und biologische Einlagerung im Schlamm konzentriert und kann später gezielt zurückgewonnen werden.
3. Schlammbehandlung und Eindickung
Nach der PEGA-Biologie wird der behandelte Schlamm mittels Sedimentation und Filtration auf etwa 10–15% Trockenrückstand (TR) eingedickt. Diese Eindickung ermöglicht eine effiziente Handhabung und energieoptimierte Rückführung in den anaeroben Reaktor.
4. Rückführung in den Fermenter/Faulturm
Der konditionierte, eingedickte Schlamm wird zu großen Teilen wieder in den anaeroben Reaktor zurückgeführt.
Durch die Konditionierung in der PEGA-Biologie ergeben sich mehrere Vorteile:
• Verbesserte Ausfaulbarkeit: Der Schlamm ist leichter abbaubar, organische Verbindungen werden vollständiger zu Biogas umgesetzt.
• Reduktion der Hemmstoffkonzentration: Durch den Abbau von freiem Ammonium sinkt die Konzentration hemmender Substanzen – die technische Ausfaulgrenze wird unterschritten, die Prozessstabilität steigt.
• Erhöhter Biogasertrag: Die weitergehende Ausfaulung führt zu einer deutlichen Steigerung der Biogasproduktion bei gleichzeitig höherem Methangehalt.
5. Wasserpfad und Endbehandlung
Das abgetrennte Klarwasser aus der PEGA-Biologie weist nur noch geringe Konzentrationen an Stickstoff-, Phosphor- und organischen Kohlenstoffverbindungen auf. Es kann:
• in bestehenden Kläranlagen endgültig gereinigt und anschließend in Gewässer eingeleitet werden,
• bei entsprechender Qualität zur Verrieselung oder kontrollierten Versickerung genutzt werden (standortabhängig, wasserrechtlich zu prüfen).

Vorteile für Betreiber

Betriebswirtschaftliche Vorteile:
• Deutliche Reduktion der Schlammmengen: Die zu lagernden und auszubringenden Gärrest- bzw. Klärschlammmengen sinken um bis zu 50% und mehr, wodurch zusätzliche Schlammlager zur Überbrückung von 9-monatigen Sperrfristen oft entfallen.
• Geringerer Flächenbedarf: Die Stickstoffbelastung der Schlämme sinkt deutlich, dadurch verringert sich der erforderliche Flächenbedarf für die bodenbezogene Ausbringung erheblich.
• Einsparung von Transportkosten: Lange Transporte zu weit entfernten Ausbringungsflächen entfallen oder können deutlich reduziert werden.
• Höhere Biogaserträge: Durch die verbesserte Ausfaulbarkeit steigt die Biogasproduktion um 15–25%, der Methangehalt im Biogas nimmt zu.
• Reduzierter Substratzukauf: Biogasanlagen (insbesondere NaWaRo-Anlagen) können bei gleichbleibender Gasproduktion den Zukauf teurer Substrate (z.B. Maissilage) verringern.
• Energieautarkie: Kläranlagen können durch den erhöhten Gasertrag nahezu energieautark oder sogar energieüberschüssig betrieben werden.

Umwelttechnische Vorteile

• Deutliche Verbesserung der CO₂-Bilanz: Reduktion von Transporten, effizientere Energieerzeugung und höhere Substitution fossiler Energieträger führen zu einer signifikant besseren CO₂-Bilanz der Anlage.
• Abbau regionaler N-Überschüsse: Das PEGA-Verfahren trägt aktiv zur Reduktion von Stickstoffüberschüssen bei und senkt dadurch das Risiko der Nitratbildung in Grund- und Oberflächengewässern.
• Einhaltung verschärfter Grenzwerte: Die deutliche Reduktion der Nährstofffrachten erleichtert die Einhaltung von DüV, AbfKlärV und wasserschutzrechtlichen Vorgaben erheblich.
• Phosphorrückgewinnung: Phosphor kann aus dem eingedickten Schlamm gezielt zurückgewonnen werden (insbesondere für Kläranlagen relevant).

Prozesstechnische Vorteile

• Erhöhte Prozessstabilität: Durch den Abbau von Hemmstoffen (insbesondere Ammonium) wird die anaerobe Vergärung stabiler und effizienter.
• Effiziente Rühr- und Begasungstechnik: Die PEGA-Biologie setzt auf energieeffiziente, wirtschaftliche Rühr- und Belüftungssysteme, die den Energieeinsatz minimieren.
• Flexible Integration: Das Verfahren lässt sich in bestehende Biogas- und Kläranlagen integrieren, ohne vollständig neue Infrastruktur errichten zu müssen.

Umweltauswirkungen und CO₂-Bilanz

Das PEGA-Verfahren leistet einen messbaren Beitrag zur Reduktion von Umweltbelastungen:
Reduktion der Nitratbelastung - durch den gezielten Abbau von Stickstoffverbindungen zu elementarem Stickstoff werden regionale Stickstoffüberschüsse abgebaut und die Gefahr erhöhter Nitratwerte in Grund- und Oberflächengewässern signifikant gesenkt. Dies trägt zur Erfüllung der Wasserrahmenrichtlinie (WRRL) bei und verringert das Risiko von EU-Strafzahlungen.

Verbesserung der CO₂-Bilanz

Die CO₂-Bilanz der Anlage verbessert sich durch mehrere Faktoren:
• Geringere Transportemissionen: Weniger Schlamm muss transportiert werden, dadurch sinken LKW-Fahrten und damit verbundene CO₂-Emissionen.
• Höhere Biogasproduktion: Mehr Biogas mit höherem Methangehalt steht zur Substitution fossiler Energieträger zur Verfügung.
• Energieeffizienz: Moderne Rühr- und Belüftungstechnik minimiert den Energieeinsatz in der PEGA-Biologie.
• Vermeidung thermischer Verwertung: Die deutlich reduzierten Schlammmengen verringern den Druck zur energieintensiven thermischen Verwertung.

Schutz von Gewässern und Böden

Das aufbereitete Klarwasser weist nur noch geringe Nährstoffkonzentrationen auf und kann nach weiterer Reinigung in Gewässer eingeleitet werden, ohne diese zu belasten. Die bodenbezogene Ausbringung von Gärresten erfolgt mit deutlich geringeren Nährstofffrachten, wodurch Auswaschung und Akkumulation reduziert werden.

Anforderungen an Betreiber und Integration in bestehende Anlagen

Technische Voraussetzungen:
Für die Integration des PEGA- bzw. PEGAKA-Verfahrens sollten folgende technische Voraussetzungen gegeben sein:
• Vorhandene anaerobe Stufe: Die Anlage muss über Fermenter (Biogasanlage) oder Faultürme (Kläranlage) verfügen, in die der konditionierte Schlamm zurückgeführt werden kann.

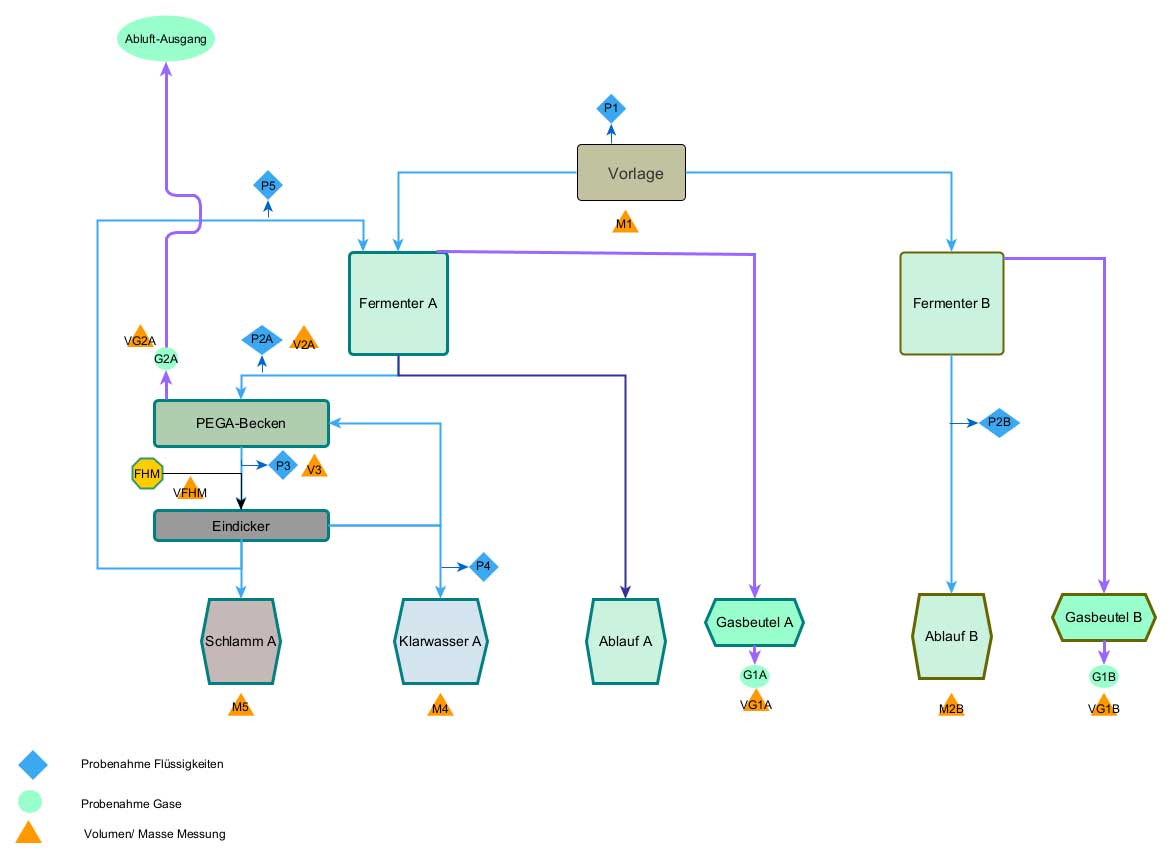

• Hydraulische Integration: Der PEGA-Reaktor wird in den bestehenden Schlammkreislauf integriert (Abzug ausgefaulter Schlamm, Behandlung in PEGA-Biologie, Eindickung, Rückführung in Fermenter/Faulturm).
• Eindickung und Entwässerung: Vorhandene oder nachzurüstende Einrichtungen zur Schlammeindickung (Sedimentation, Zentrifuge, Filterpresse) sind erforderlich.
• Energieversorgung: Die PEGA-Biologie benötigt elektrische Energie für Rührwerke und Belüftung – der Mehraufwand wird durch den erhöhten Biogasertrag jedoch überkompensiert.

Rechtliche und genehmigungsrechtliche Anforderungen

Die Integration des PEGA-Verfahrens erfolgt im Rahmen bestehender gesetzlicher Vorgaben:
• Wasserhaushaltsgesetz (WHG) und Abwasserverordnung (AbwV): Das gereinigte Klarwasser muss die Anforderungen für die Einleitung in Gewässer erfüllen.
• Düngeverordnung (DüV): Die bodenbezogene Ausbringung von Gärresten unterliegt weiterhin den Vorgaben der DüV – durch die deutlich reduzierten Nährstofffrachten wird die Einhaltung jedoch erheblich erleichtert.
• Klärschlammverordnung (AbfKlärV): Für Kläranlagen gelten die Vorgaben zur Phosphorrückgewinnung und Schadstoffbelastung – das PEGA-Verfahren unterstützt die Phosphorrückgewinnung und reduziert die zu entsorgende Schlammmenge.
• Immissionsschutzrecht (BImSchG): Biogasanlagen unterliegen weiterhin den immissionsschutzrechtlichen Anforderungen – die Integration der PEGA-Biologie erfordert ggf. eine Anpassung der Genehmigung.

Auslegung und Dimensionierung

Die Auslegung der PEGA-Anlage erfolgt standortbezogen und berücksichtigt:
• Schlammaufkommen: Menge und Zusammensetzung des ausgefaulten Schlamms
• N-Fracht: Ammoniumkonzentration und Stickstoffbelastung
• Gewünschte Reduktionsziele: Angestrebte Verringerung der Schlammmengen und Nährstofffrachten
• Energieziele: Angestrebte Steigerung der Biogasproduktion und Grad der Energieautarkie
• Rückführungsquote: Anteil des Schlamms, der in den Fermenter/Faulturm zurückgeführt wird

Fazit für Betreiber

Das PEGA-Verfahren bietet Betreibern von Biogas- und Kläranlagen eine wirtschaftlich und ökologisch attraktive Lösung, um den gestiegenen gesetzlichen Anforderungen gerecht zu werden, Betriebskosten zu senken und gleichzeitig die Energieeffizienz signifikant zu steigern. Durch die Reduktion von Schlammmengen, Nährstofffrachten und Transportaufwand bei gleichzeitiger Erhöhung der Biogasproduktion verbessert sich die Wirtschaftlichkeit der Anlage nachhaltig. Die Integration in bestehende Anlagen ist technisch gut umsetzbar und trägt messbar zur Verbesserung der Umweltbilanz und zur Einhaltung aktueller und zukünftiger gesetzlicher Vorgaben bei.
